外線工程

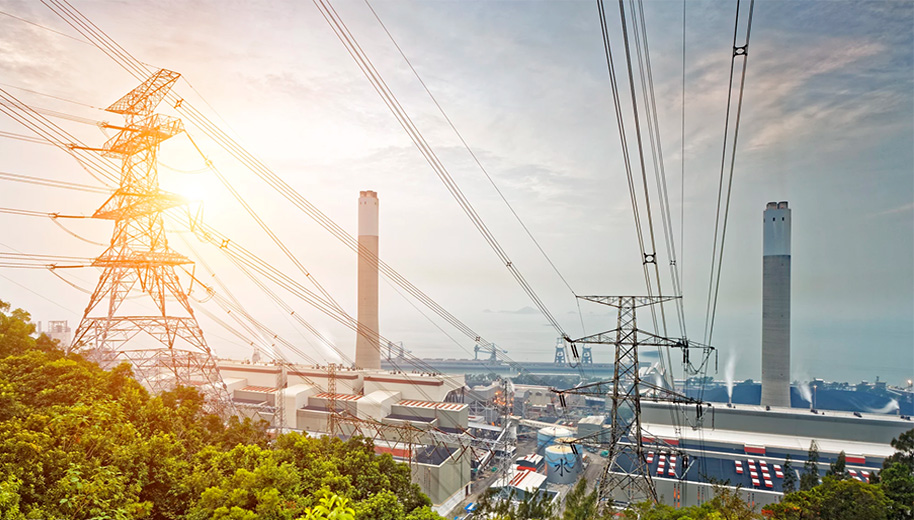

外線工程簡介：

輸電和配電線路工程的總稱。發電廠生產的電能，經升壓站將電壓升高后，將其傳輸?shù)竭h距離的變電所的線路稱為輸電線路;電能在變電所或配電所降低電壓后，將其輸送、分配到工廠或建筑物內各用戶的線路，稱為配電線路。

外線工程分類：

外線工程包括外線電纜施工，外線鐵塔工程等。

外線施工重點：

配電線路采用10千伏及以下電壓。1千伏以下稱為低壓配電線路，1千伏及以上稱為高壓配電線路。輸電線路和高壓配電線路一般采用三相三線制，低壓配電線路則采用三相四線制或單相兩線制。

外線工程中所用的主要電工材料和元件有：導線、架空地線(即避雷線)、絕緣子和金具、桿塔、基礎、接地裝置等。通常要求導線具有導電性能好、機械強度高、耐腐蝕、重量輕等特點。一般采用鋁絞線或鋼心鋁絞線。避雷線用于35千伏及以上輸電線路中，以減少雷擊事故，一般采用鋼絞線。絕緣子用來固定導線并起電絕緣作用，常用的有針式、蝶式、懸式三種，此外還有新發展的瓷橫擔絕緣子。金具是用來固定導線和避雷線的金屬附件，有些則用以消除導線和避雷線的震動。桿塔是支撐構件，多采用鋼筋混凝土部件，在超高壓線路中，則采用鐵塔�；�礎是桿塔地下固定用結構。接地裝置用來散泄雷擊電流和工頻故障電流，起到防雷和保證人身安全的作用。

外線工程目前多是架空線路。隨著城市高層建筑的增多，電纜配電線路也日趨增多。電纜線路的外線工程包括電纜本體、電纜地下敷設工程。外線工程受地形、地質條件的影響很大，因此選擇合理的路徑是非常重要的。

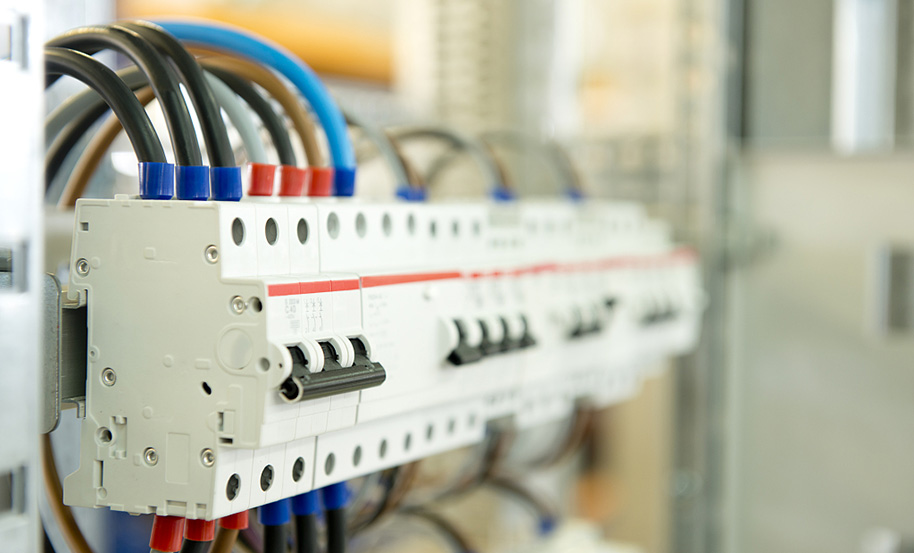

計量安裝

住宅小區供電設施是城市配電網的重要組成部分，應納入配電網統一規劃，為提升成都市房地產開發管理水平，創建最佳人居環境城市，新建住宅電力戶表工程供配電設施的建設應符合當?shù)仉娏Πl(fā)展及城市發展規劃。

供配電系統的設計應與新建住宅電力戶表工程詳規設計同步。 新建住宅電力戶表工程供配電方案的制定，應根據負荷性質和容量，按照安全、可靠、經濟和便于管理的原則，以縮短低壓供電半徑，提高供電質量為目標，滿足居民生活水平增長對用電的需求。 新建住宅電力戶表工程內供配電設施應實現規范化、標準化，以簡化設計、施工，縮短建設周期，方便運行維護，降低運行維護成本。

新建住宅電力戶表工程供配電設備的選型應執行國家有關技術經濟政策，采用運行安全可靠、技術先進、維護方便（免維護或少維護）、操作簡單、節能環保型的設備。新建住宅電力戶表工程內應根據城市規劃要求，從美化環境、提高供電可靠性出發，建設以電纜線路為主的配電網。

臨時用電方案

方案背景：

臨時用電通常指配電系統使用的時間比較短，具有臨時的性質，比如基建工地、農田基本建設、農村養殖業和非正常年景的新增抗旱、排澇用電及其他需要。臨時施工用電因其臨時性較強，用電敷設標準要求相對較低，現場條件復雜，施工人員近距離接觸頻繁，所以對專業技師以及安全措施要求相對要高。

 施工用電管理工作是臨時施工用電安全技術規范的核心內容，按照《施工現場臨時用電安全技術規范JGJ46-2005》3.1.1條規定：施工現場臨時用電設備在5臺及以上或設備總?cè)萘吭?0KW及以上者，應編制用電組織設計。

方案流程：

一、 工程概況及現場勘測

二、 確定電源進線、變電所或配電室、配電裝置、用電設備位置及線路走向

三、 進行負荷計算

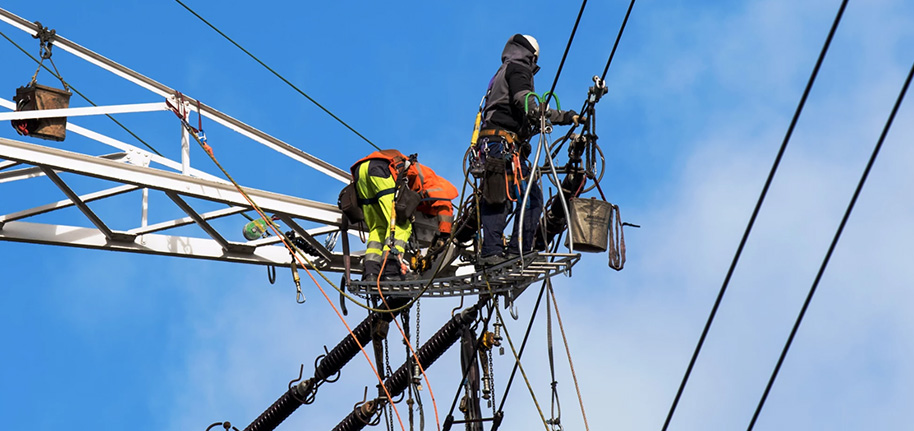

線路工程

方案背景：

由于配電網建設長期投入不足，隨著經濟的迅猛發展，城市快速擴張，城鄉一體化進程加快，電網尤其是供電設施已不能滿足需求，部分地區建設規劃沒有充分考慮供電基礎設施建設的要求，給電網建設帶來一定難度。一些建設中的工程沒有預留變壓器、配電站等電力基礎設施建設用地，影響了電網的配套跟進和部分居民區電力的有效供應。

同時，電網發展不平衡，結構性矛盾突出。配電網絡存在許多薄弱環節，有的鄉鎮配電臺區布點少，容量小，線路嚴重老化，安全隱患較為嚴重。

國內很多供電設施已運行10余年，電力設施陳舊老化，其安全狀況和供電能力已無法滿足新時期城市發展和農村用電需求，供電“卡脖子”問題突出，個別地區停電頻繁，供電質量難以保證。

所以，我們需要一些線路改造工程。當然，找啟陽電力！

施工規范：

《10kV及以下架空配電線路設計技術規程》(DL/T 5220--2005)

《架空絕緣配電線路桿塔結構設計技術規定》(DL/T601--1996)

《架空絕緣配電線路金具技術條件》（DL/T765.1--2001）

《城市電力電纜線路設計技術規定》（DL/T5221--2005）

《電力工程電纜設計規范》（GB 50217--2007）

《電氣裝置安裝工程電纜線路施工及驗收規范》（GB 50168--2006）

《架空絕緣配電線路施工及驗收規程》（DL/T602--1996）

《農村低壓電力技術規范》

《國家電網公司輸變電工程典型設計10KV配電工程分冊》

《配網工程通用設計  20KV架空配電線路分冊》

實際項目：

為保護客戶隱私，該方案將具體項目名稱隱去，同時因篇幅有限，只做了部分摘抄，具體電力工程項目，我們期待您的來電。

工程概況:

此工程建設年代時間比較早，投運時間長，服役時間已經超過10年，存在低壓電纜出線錯綜復雜，設備運行環境惡劣，穩定性差等問題，再加上近幾年周邊經

變電站工程

方案背景：

110kV變電站工程高低壓成套設備安裝室外，高壓設備安裝：導線安裝；避雷針安裝；主變壓器安裝3臺；龍門架安裝6架及變壓器中心點接地隔離開關；中性點避雷器安裝。

室內高壓設備安裝：母線、支柱絕緣子及套管安裝；高壓成套開關柜安裝；電容器電抗器安裝；消弧柜、控制柜安裝；一次電纜敷設。

低壓電氣設備安裝：母線、支柱絕緣子及套管安裝；低壓成套配電屏安裝。

控制室設備安裝：整流裝置安裝；蓄電池組安裝；二次回路結線；二次電纜敷設；控制、保護、信號屏臺安裝。

接地裝置安裝：接地裝置安裝；

站內防火部分：消防設施系統安裝；

以上安裝設備應做的所有試驗。

110kV變電站與高低壓供電線路的安裝對接。

特性：主變壓器SFSZ10-2000/110，容量比：100%/100%/100% YN,YO,d11；

施工規范：

《電氣裝置安裝工程高壓電器施工及驗收規范（GBJ147-90）》

《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范（GBJ148-90）》

《電氣裝置安裝工程母線裝置施工及驗收規范（GBJ149-90）》

《電氣裝置安裝工程電氣設備交接試驗標準（GB50150-91）》

《電氣裝置安裝工程電纜線路施工及驗收規范（GB50168-92）》

《電氣裝置安裝工程接地裝置施工及驗收規范（GB50169-92）

《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范（GB50171-92）》

《電氣裝置安裝工程蓄電池施工及驗收規范（GB50172-92）》

《電氣裝置安裝工程反事故措施》

實際項目：

為保護客戶隱私，該110kv變電站工程方案將具體項目名稱隱去，同時因篇幅有限，只做了部分方案摘抄，具體電力工程項目，我們期待您的來電。

工程概況：由于本工程在市郊地帶，周邊環境復雜，做好安全防護措施尤為重要，因此各項工作均在防護措施得當、并有專職安全人員監視的情況下進行正確操作，以確保安全生產。并設專人看護工器具及材料。

1）戶外一次設備安裝工序：一次設備基礎調整→一次設備安裝調整試驗→一次設備連線→主變及輔助設備安裝調整試驗。

2）6kV 設備安裝工序：戶內6kV 高壓開關柜安裝調試試驗→戶外 6kV 母線橋安裝。         3）6kV 電力補償裝置安裝工序：6k
